通過鋰電池向電路系統提供3.3V電壓，并具備USB充電功能及過充保護功能．
USB充電采用TP4056芯片電路實現．TP4056為單節鋰離子電池恒定電流/恒定電壓線性充電器，內部采用PMOSFET架構并結合防倒充電路，因此不需要外部隔離二極管．熱反饋可對充電電流進行自動調節，以便在大功率操作或高溫環境溫度條件下對芯片溫度加以限制．充電電壓恒定在4.2V，充電電流可通過電阻器進行外部設置．充電電流在達到最終充電電壓后降至設定值的十分之一，TP4056將自動終止充電循環．
當無輸入電壓時，TP4056自動進入低電流狀態，將電池漏電流降至2 uA以下．TP4056在有電源時也可置于停機模式，將供電電流降至55 uA．TP4056的管腳定義如下表所示．
USB充電電路圖如下圖：
電路分析：Header2為連接端子，B+和B_分別連接鋰電池的正負極．TP4056的4腳和8腳連接USB供電電壓5V，3腳連接GND，完成芯片的供電和使能．1腳TEMP連接GND，關閉電池溫度監測功能，2腳PROG連接電阻R23后接GND，可根據下式估算充電電流．
5腳BAT向電池提供充電電流和4.2V充電電壓．指示燈D4、D5處于上拉狀態，分別表示充電完成和正在充電，當連接芯片管腳為低電平時點亮．電池充電過程中6腳 STDBY始終處于高阻態，此時D4滅，當充電完成時被內部開關拉低至低電平，此時D4亮，表示充電完成．與此相反電池充電工程中7腳 時CHRG鐘處于低電平，此時D5亮，表示正在充電，當充電完成時處 于高阻態，此時D5滅．
鋰電池過充過放保護電路采用DW01芯片配合MOS管8205A實現．DW01為鋰電池保護電路芯片，具有高精度的電壓監測和時間延遲電路．DW01芯片管腳定義如下表所示．
8205A為共漏極N溝道增強型功率場效應管，適用于電池保護或低壓開關電路．芯片內部結構如下圖所示．

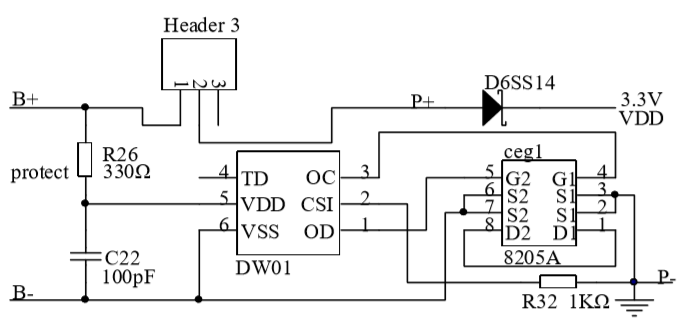

鋰電池充電保護電路如下圖所示．
電路分析：Header3為撥動開關，控制是否采用鋰電池供電．
鋰電池正常工作：當鋰電池在2.5V至4.3V之間時，DW01的1腳、3腳均輸出高電平，2腳電壓為0V．根據8205A原理圖，DW01的1腳、3腳分別連接8205A的5腳、4腳，可知兩個MOS管均處于導通狀態，此時鋰電池的負極與單片機電路電源地P_連通，鋰電池正常供電．
過充保護控制：當鋰電池通過TP4056電路充電時，鋰電池電量將隨充電時間的增加而增加．當鋰電池電壓升高到4.4V時，DW01認為鋰電池電壓已處于過充電壓狀態，立即控制3腳輸出0V，8205A芯片G1無電壓導致MOS管截至．此時鋰電池B_與單片機電路電源地P_不連通，即鋰電池充電回路被切斷，停止充電．雖然過充電控制開關管關閉，但其內部的二極管方向與放電回路的方向相同，因此當P+與P_間外接放電負載后，仍可以進行放電．當鋰電池的電壓被放至低于4.3V時，DW01停止過充電保護狀態，此時鋰電池B_與單片機電路電源地P_連通，再次進行正常充放電．
過放保護控制：當鋰電池外接負載進行放電時，鋰電池電壓將慢慢降低．DW01通過R26電阻檢測鋰電池電壓．當電壓降低至2.3V時，DW01認為鋰電池電壓已處于過放電壓狀態，立即控制1腳輸出0V，8205A芯片G2無電壓導致MOS管截至．此時鋰電池B_與單片機電路電源地P_不連通，即鋰電池放電回路被切斷，停止放電．當接上TP4056電路充電時，DW01通過B_檢測到充電電壓后，控制1腳輸出高電平，此時鋰電池B_與單片機電路電源地P_連通，再次進行正常充放電．
