硬件電路設計分享
按鍵電路的常用設計參考
1、R1上拉電阻 將不確定的信號通過一個電阻鉗位在高電平，維持在不被觸發的狀態或是觸發后回到原狀態。（個人建議加上）
2、C1電容 減小按鍵抖動及高頻信號干擾。（個人建議加上）
3、R2限流電阻（取值100歐~10k不等，如果有設置內部上拉，該值不能太大，否則電流不足以拉低IO口） 保護IO口 防止過流過高電壓燒壞IO口，對靜電或者一些高壓脈沖有吸收作用。（個人建議加上）
4、D1 ESD二極管 靜電保護二極管，防止靜電干擾或者損壞IO口。（這個根據PCB的成本及防護級別要求來決定添加與否）
外接信號輸入設計參考（和按鍵有點類似）
1、R3上拉電阻 將不確定的信號通過一個電阻鉗位在高電平，維持在不被觸發的狀態或是觸發后回到原狀態。（如果外接的連接線比較長，芯片內部上拉能力比較弱，則建議加上。平時通信距離不長，有內部上拉則可以省略）
2、C2電容 防止高頻信號干擾。（注意，如果輸入頻率信號比較大，C2容值要對應減少，或者直接省略C2）
3、R4限流電阻 保護IO口 防止過流過高電壓燒壞IO口，對靜電或者一些高壓脈沖有吸收作用。（個人建議加上）
4、D2 ESD二極管 靜電保護二極管，防止靜電干擾或者損壞IO口。（這個根據PCB的成本及防護級別要求來決定添加與否）
輸出電路繼電器設計參考
1、U1光耦 分離高低壓，防止高壓干擾，實現電氣隔離
2、D5 1N4148 續流二極管 bai保護元件不被感應電壓擊du穿或燒壞，以并聯的方式接到產生感應電動勢的元件兩端，并與其形成回路，使其產生的高電動勢在回路以續電流方式消耗，從而起到保護電路中的元件不被損壞的作用。
運算放大器設計參考應用
利用運放巧妙采集負載的當前電流，可以準確知道當前負載運行情況，有沒有正常工作，非常好用。
1、GND2是負載的地端，通過R16電阻（根據負載電流的大小R16要選功率大一點的）接公共地，會有微小的電壓差
2、該電路是同相比例運算電路，所以采樣端的電壓=輸入端電壓*（1+R9/R11）=69倍的輸入電壓。大家可以根據測量范圍修改R9調節放大倍數。

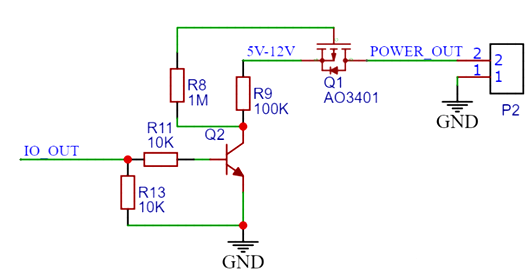

MOS管設計參考應用（控制電源輸出通斷）
