08 RCC

▶ up的视频讲解 ↗

先找时钟从哪里来，再看倍频与分频，最后把时钟树和复位电路连接起来。

1 RCC 管理时钟与复位

RCC 是复位与时钟控制模块。时钟决定内核和外设的工作节拍，复位则让相关电路回到规定的初始状态。

总线把外设分组，时钟也沿相应路径分配。

一个外设即使已经连接引脚，没有开启相应时钟也不能正常工作。配置时钟时，需要同时回答三个问题：来源是什么、频率是多少、送到哪里。

2 沿着时钟树找到主时钟

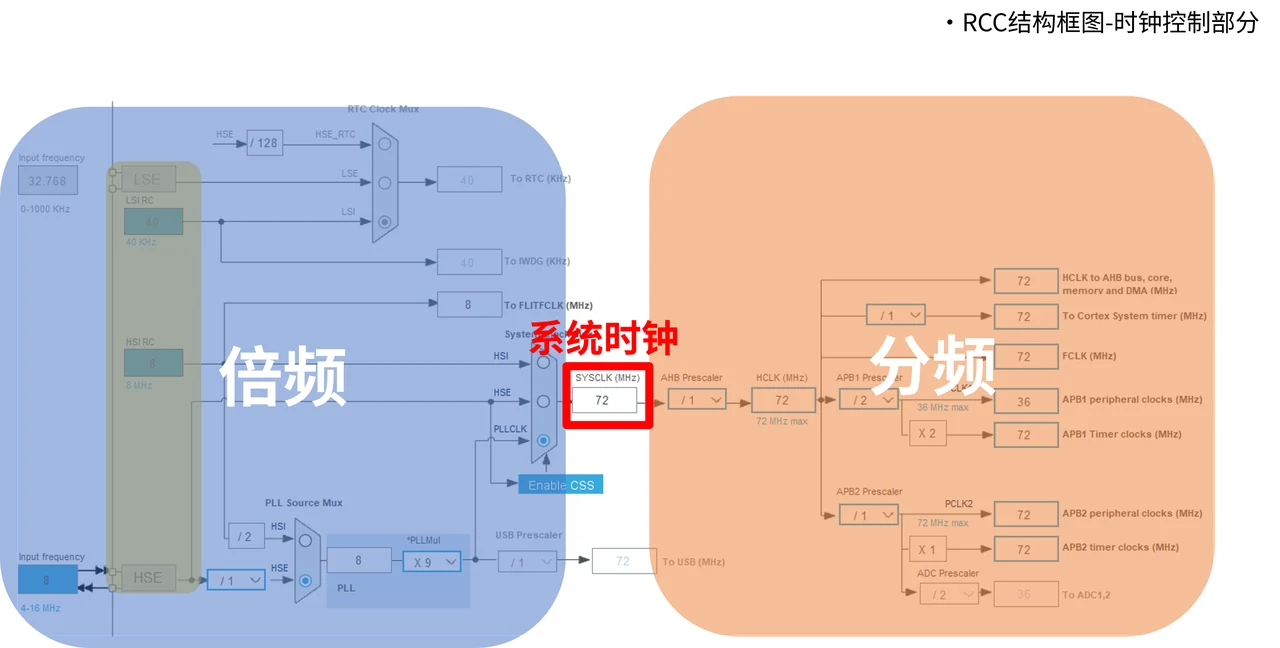

从左侧时钟源开始，沿选择器、倍频器与分频器向右阅读。

外部高速时钟 HSE

课程开发板使用 8 MHz 外部晶体。时钟进入芯片后，可以经过 PLL 倍频，再被选择为系统时钟 SYSCLK。课程常用的配置是 8 MHz × 9 = 72 MHz。

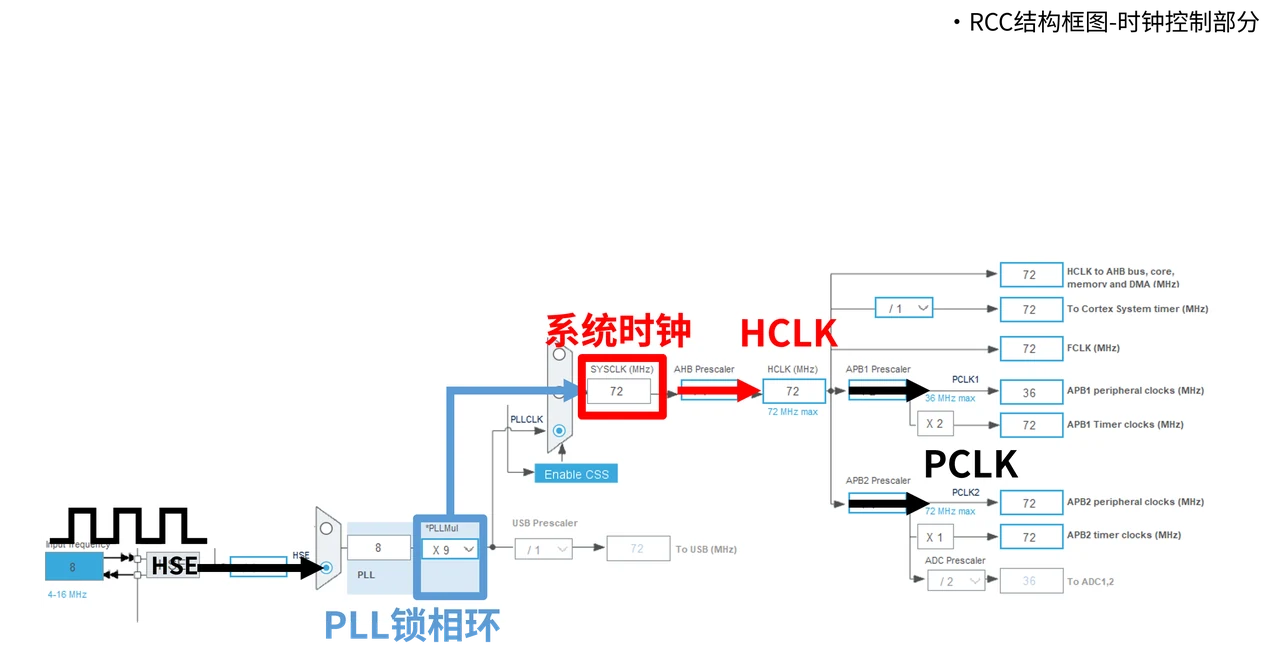

跟随 HSE → PLL → SYSCLK，先确定系统时钟的来源。

系统时钟之后还有分频：AHB 得到 HCLK，APB1、APB2 分别得到相应的外设总线时钟。不同外设有各自的工作频率限制，不能简单地认为所有外设都运行在 72 MHz。

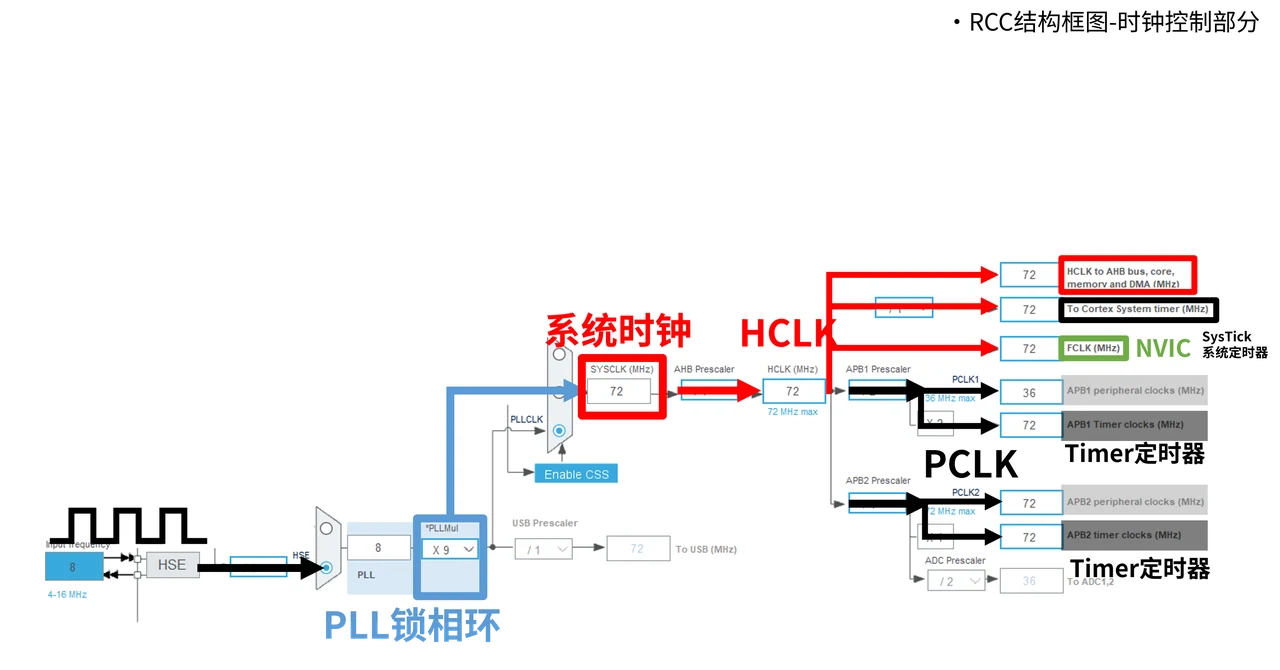

到达具体外设前，继续核对沿途的分频与倍频关系。

定时器时钟还要结合 APB 分频设置判断。后面计算定时周期时，应使用实际的定时器输入时钟，而不是直接套用系统时钟。

内部高速时钟 HSI

HSI 来自芯片内部的 RC 振荡器。它不需要外部晶体，芯片复位后先使用这一路时钟，再由启动配置切换到课程需要的时钟路径。

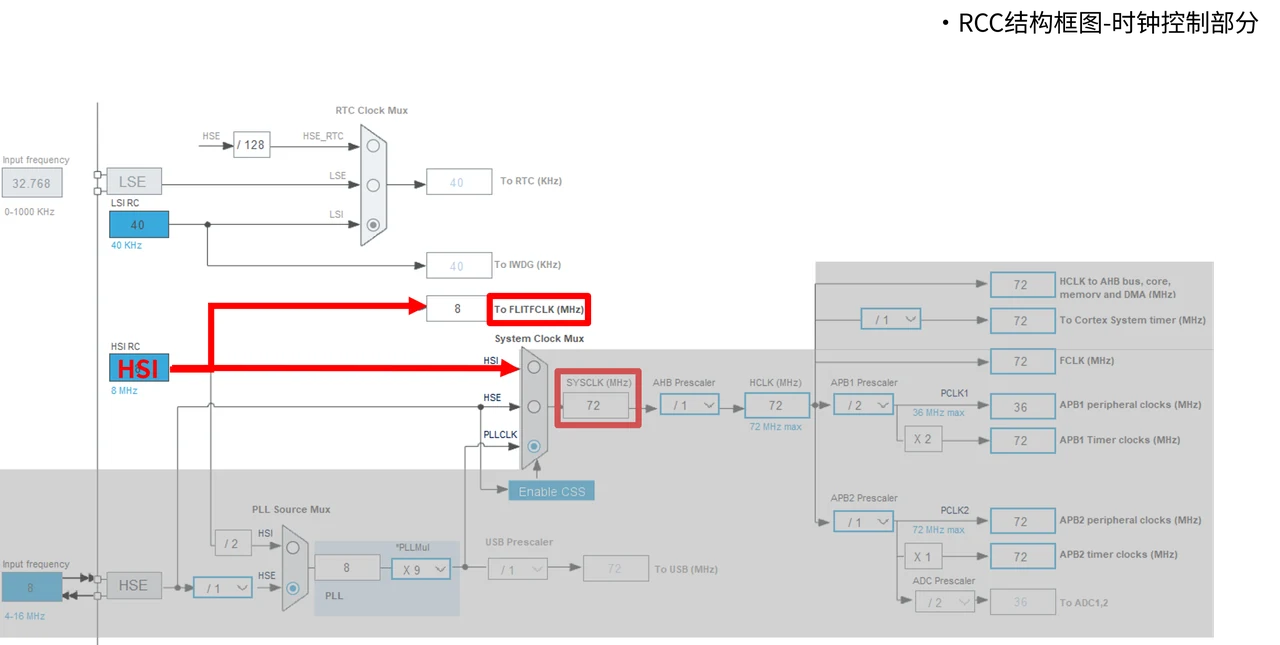

内部时钟与外部时钟是不同来源，选择和切换由 RCC 管理。

3 低速时钟服务于哪些功能

时钟源	来源	课程中的关联功能
LSE	外部低速晶体	实时时钟 RTC 的时钟选择之一
LSI	内部低速 RC	独立看门狗 IWDG 等功能

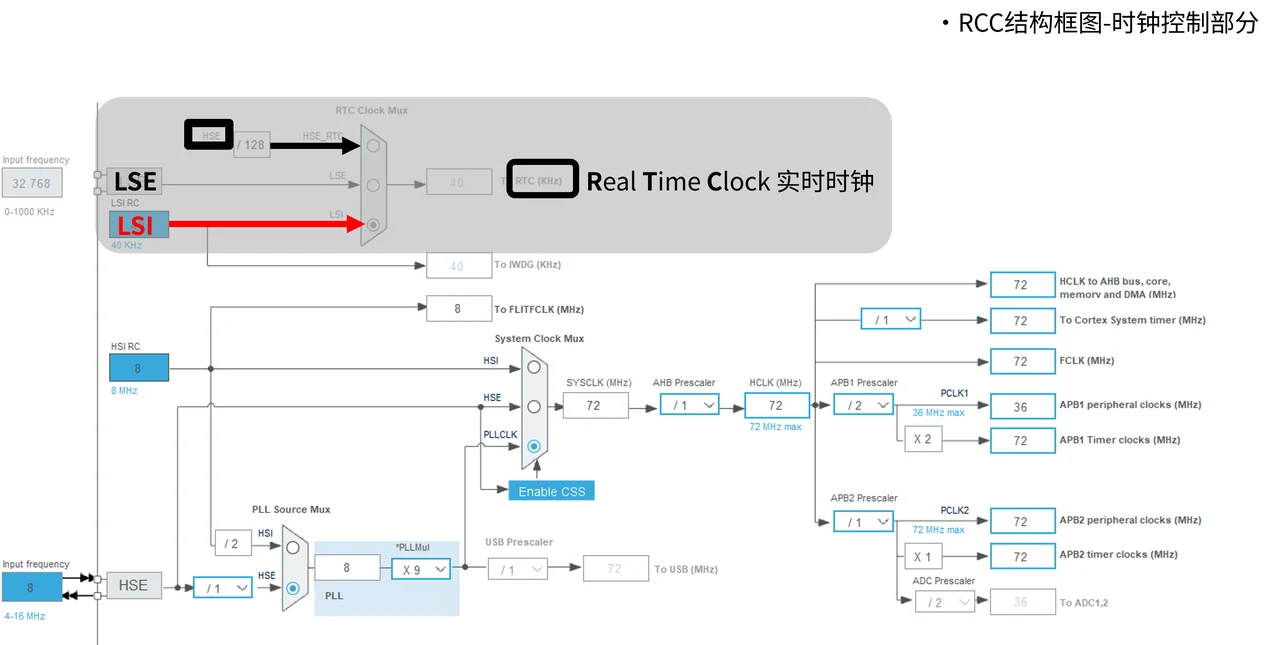

RTC 有独立的时钟选择路径，需要结合开发板是否安装低速晶体判断。

独立看门狗使用独立的低速时钟。程序按规定刷新计数；如果长时间没有刷新，看门狗就可以触发复位。这种机制用于发现程序失去正常运行节奏的情况。

4 复位信号如何汇合

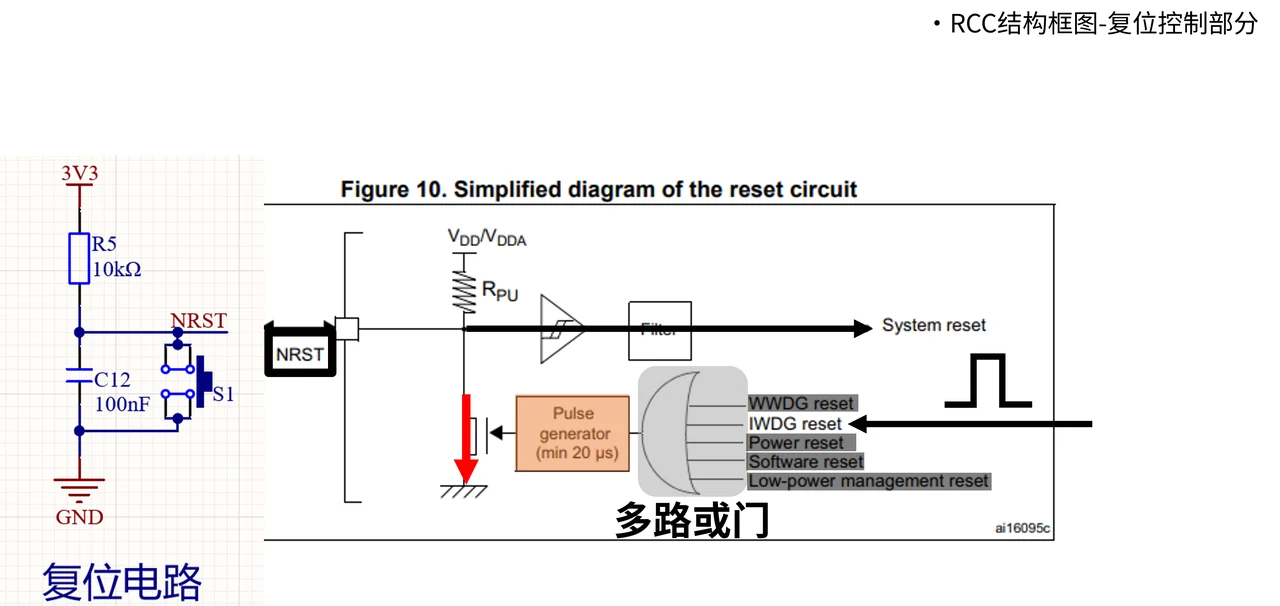

外部复位、看门狗等来源，最终进入相应的复位控制通路。

复位可能来自外部 NRST 引脚，也可能由内部机制触发。分析复位问题时，既要看板上的按键与 RC 电路，也要看软件是否启用了看门狗等功能。

时钟配置决定“电路以什么节拍运行”，复位配置决定“从什么状态重新开始”。把这两个问题分开，时钟树和复位框图就容易读懂。
